CAD
Computer-aided Design
Import von DWG- und DGN-Dateien. Der integrierte CAD-Viewer unterstützt die Darstellung und Auswertung von Informationen aus den Objektdaten im CAD-Plan.
Import von DWG- und DGN-Dateien. Der integrierte CAD-Viewer unterstützt die Darstellung und Auswertung von Informationen aus den Objektdaten im CAD-Plan.
CAD ist das ideale Paket für Anwender der CAFM-Software wave Facilities, die CAD-Pläne anzeigen und professionell auswerten möchten. Die Daten aus der Software für Computer-aided Design werden importiert und anschließend in der CAFM-Software visualisiert. Das Paket verknüpft Zeichnungsdaten und CAFM-Daten miteinander und ermöglicht eine umfangreiche Auswertung der CAD-Daten. Für das Bearbeiten von CAD-Plänen bieten wir mit CAD-INTERFACE ein gesondertes Schnittstellenpaket an.
Mit dem Paket können sowohl DWG- als auch DGN-Dateien in die CAFM-Software wave Facilities importiert werden. Neben dem Import neuer Zeichnungen können auch bereits bestehende Zeichnungen aktualisiert werden. Für mehr Benutzerfreundlichkeit läuft der CAD-Import über einen Schema-Dialog ab. Über den leicht bedienbaren Assistenten lassen sich die umfangreichen Importregeln wie gewünscht festlegen. Die Originalzeichnung wird im integrierten Dokumentenmanagementsystem (DMS) abgelegt. Für größere Mengen an CAD-Zeichnungen steht ein Batch-Import zur Verfügung.
Nach dem erfolgreichen Import werden die grafischen Informationen direkt aus der waveware® Datenbank generiert und in der Softwareoberfläche von wave Facilities angezeigt. Die grafische Informationsbereitstellung kann personenbezogen erfolgen. Über die Rechteverwaltung lässt sich einstellen, welche Personengruppen welche grafischen Informationen einsehen dürfen. So bekommt beispielsweise die FM-Abteilung Informationen über die Baustruktur freigeschaltet. Eine andere Personengruppe darf zusätzlich die Belegungsplanung anschauen und auswerten. Für eine übersichtliche Anzeige der CAD-Daten können vordefinierte oder selbst erstellte Schraffuren verwendet werden.

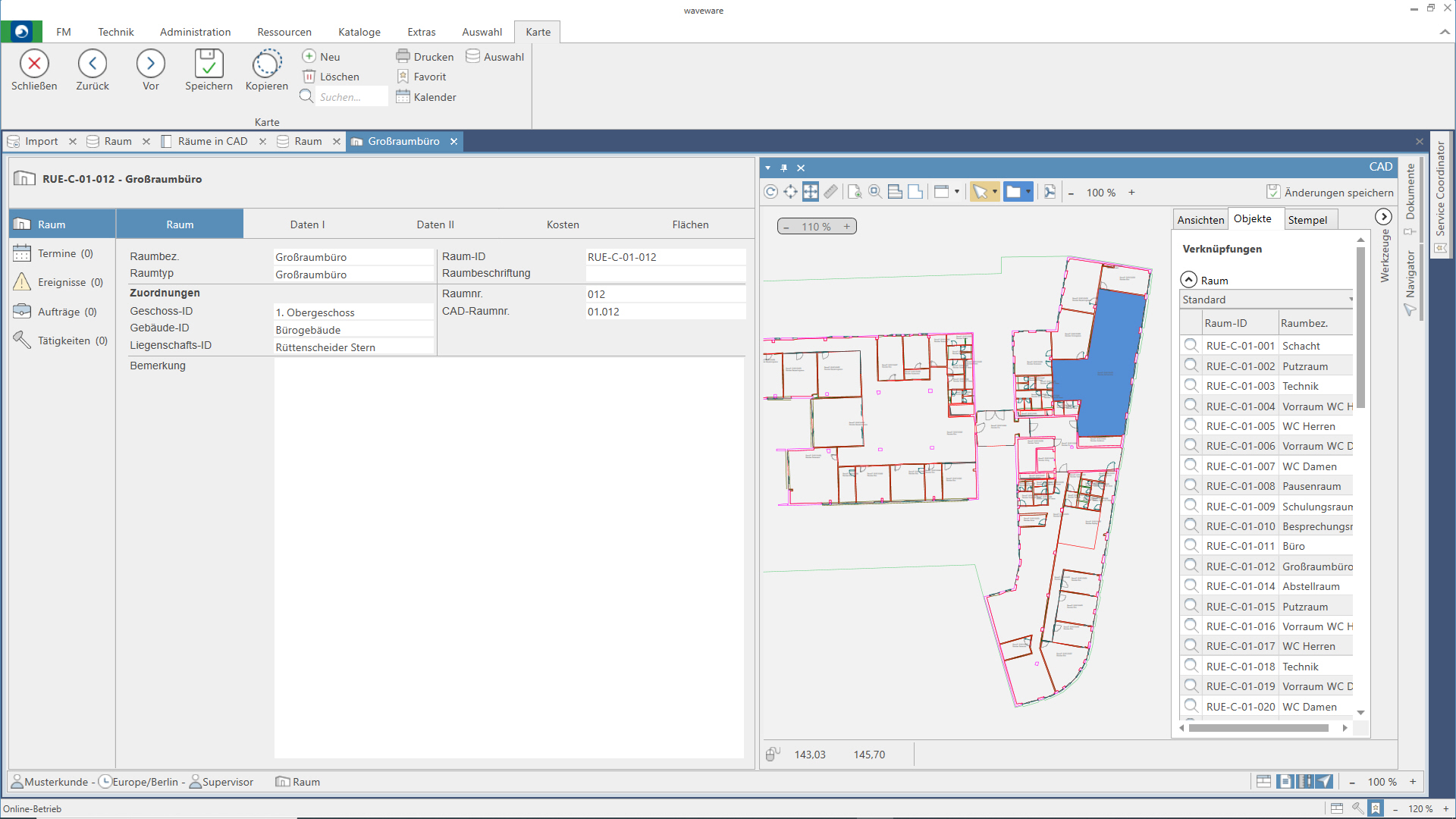

In wave Facilities ist es möglich, eine CAD-Zeichnung direkt neben einem Objekt auf einem Bildschirm anzeigen zu lassen. Der Anwender besitzt über die Grafik den direkten Zugriff auf die alphanumerischen Raumbücher. Ein Klick in den Raum zeigt das entsprechend gefüllte Raumbuch an.
Durch das Auslesen der Zeichnungsinformationen in die Datenbank stehen diese neben sämtlichen grafischen Auswertungen auch für historische Darstellungen zur Verfügung. Über eine Zeitachse werden bauliche Veränderungen in der CAD-Zeichnung dargestellt.
Die Verflechtung von CAD-Plänen und tagesaktuellen CAFM-Daten aus wave Facilities ermöglicht eine Vielzahl von grafischen Auswertungsmöglichkeiten. Diese werden insbesondere für das Instandhaltungsmanagement, Flächenmanagement (nach DIN 277), Reinigungsmanagement, Energiemanagement, Inventarmanagement, Umzugsmanagement, Schlüsselmanagement und viele weitere benötigt. In Kürze lassen sich technische oder kaufmännische Fragen konkret beantworten. Welches Gerät wird von welchem Stromgenerator versorgt? Wo befinden sich Fluchtwege und Feuerlöscher? Wie kosteneffizient ist die aktuelle Raumbelegungsplanung? Durch die Historisierungsfunktion können außerdem Veränderungen in einer CAD-Zeichnung ausgewertet werden: Welche Büroräume sind in den letzten zwei Jahren hinzugekommen?
In Sekundenschnelle können mit wave Facilities sowohl einfache als auch komplexe Auswertungen durchgeführt werden. In Kombination mit dem CAD-Paket werden die Ergebnisse direkt im CAD-Plan visualisiert. Beispiel: Für einen Wartungstermin ist es notwendig, schnell alle Räume eines Gebäudes herauszufinden, in denen eine Klimaanlage verbaut wurde. Ein Auswertungsbefehl kann zum Beispiel lauten: “Zeige alle Räume des Gebäudes mit der Gebäude-ID »RUE-C« mit dem Datensatzeintrag »klimatisiert« und färbe sie mit der Farbe »Grün« und einer Schraffur »Punkte« ein.”

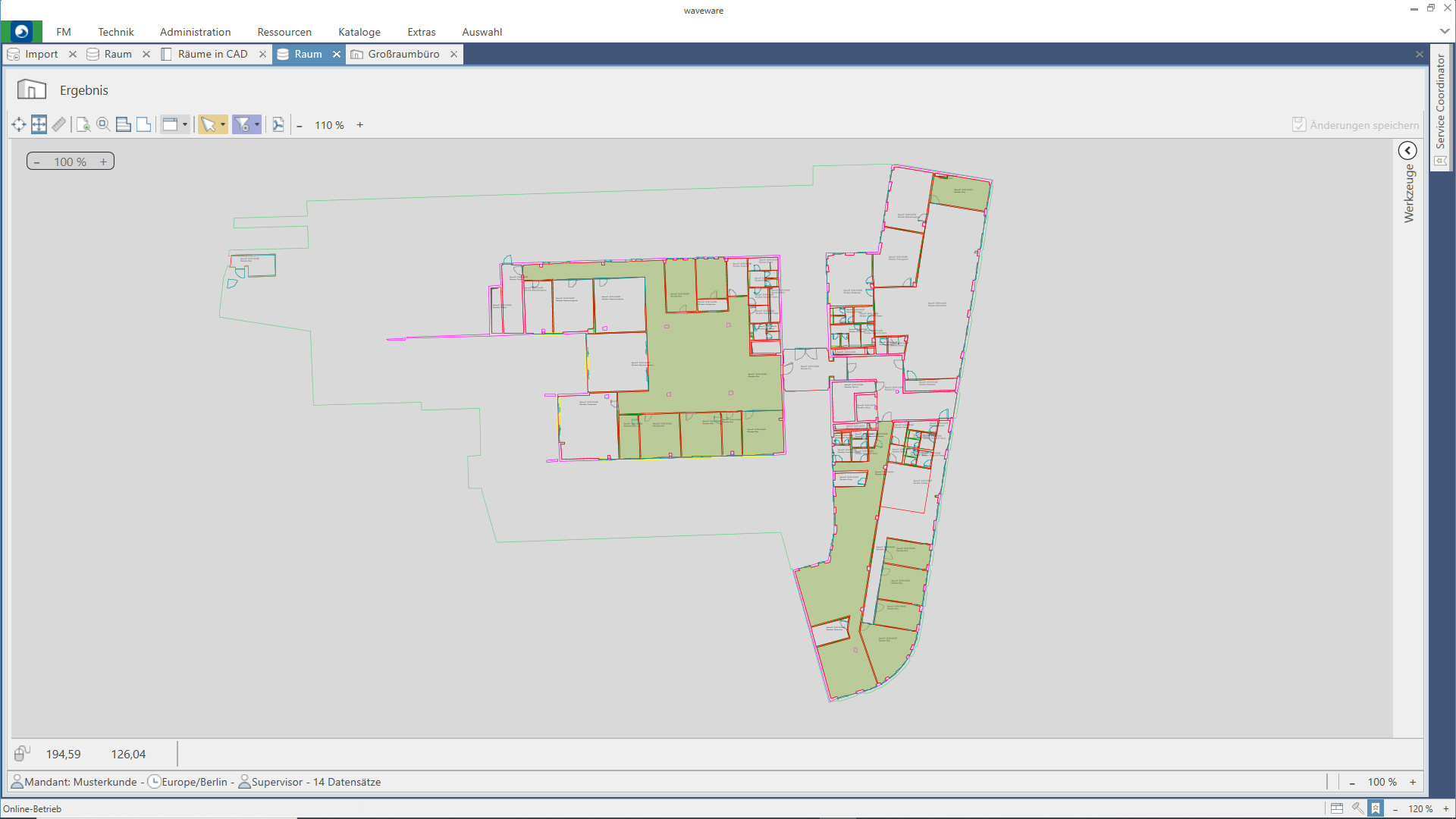

Ausgabe im CAD-Plan

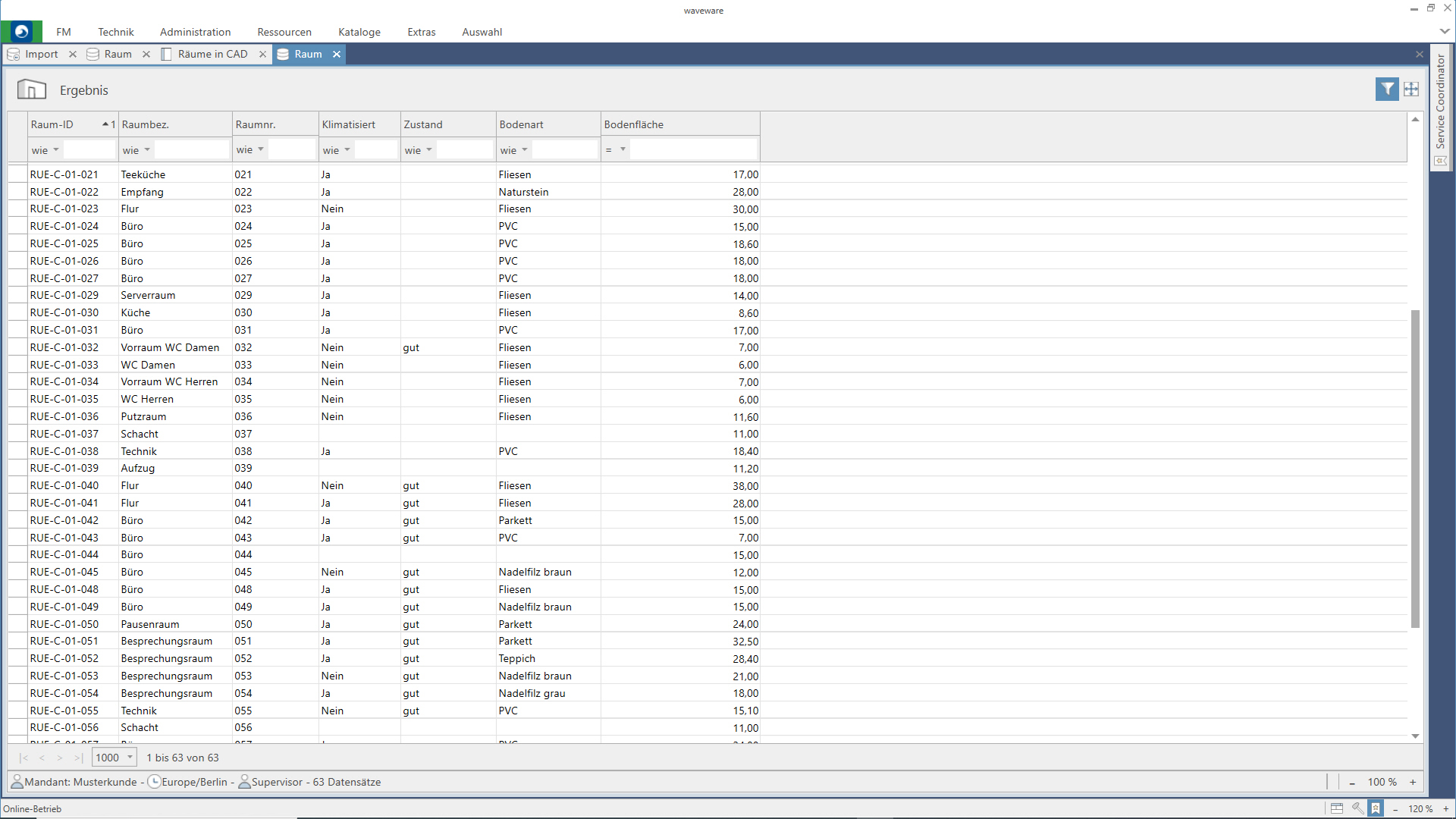

Ausgabe als Monitorliste

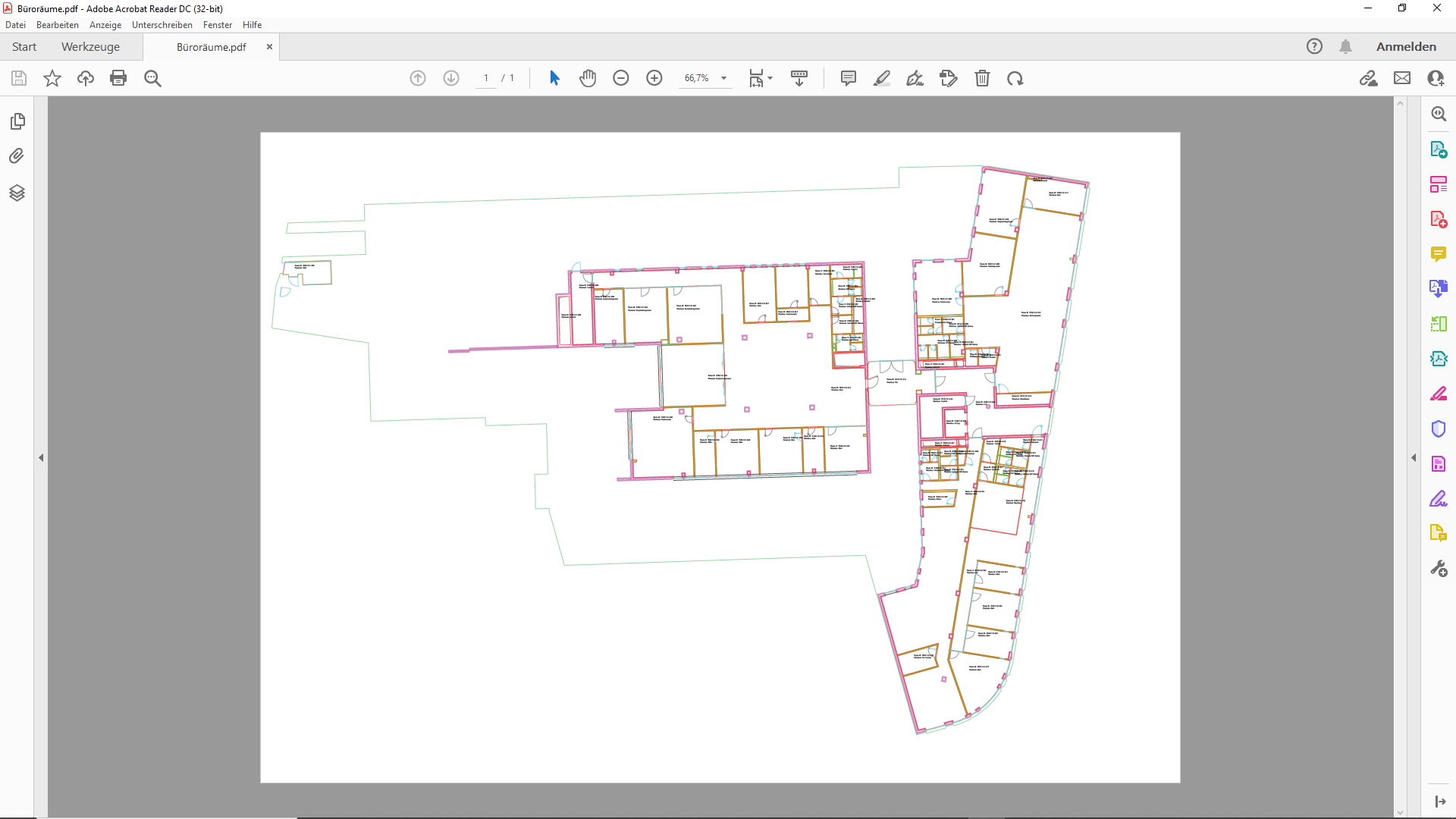

Ausgabe im PDF-Format

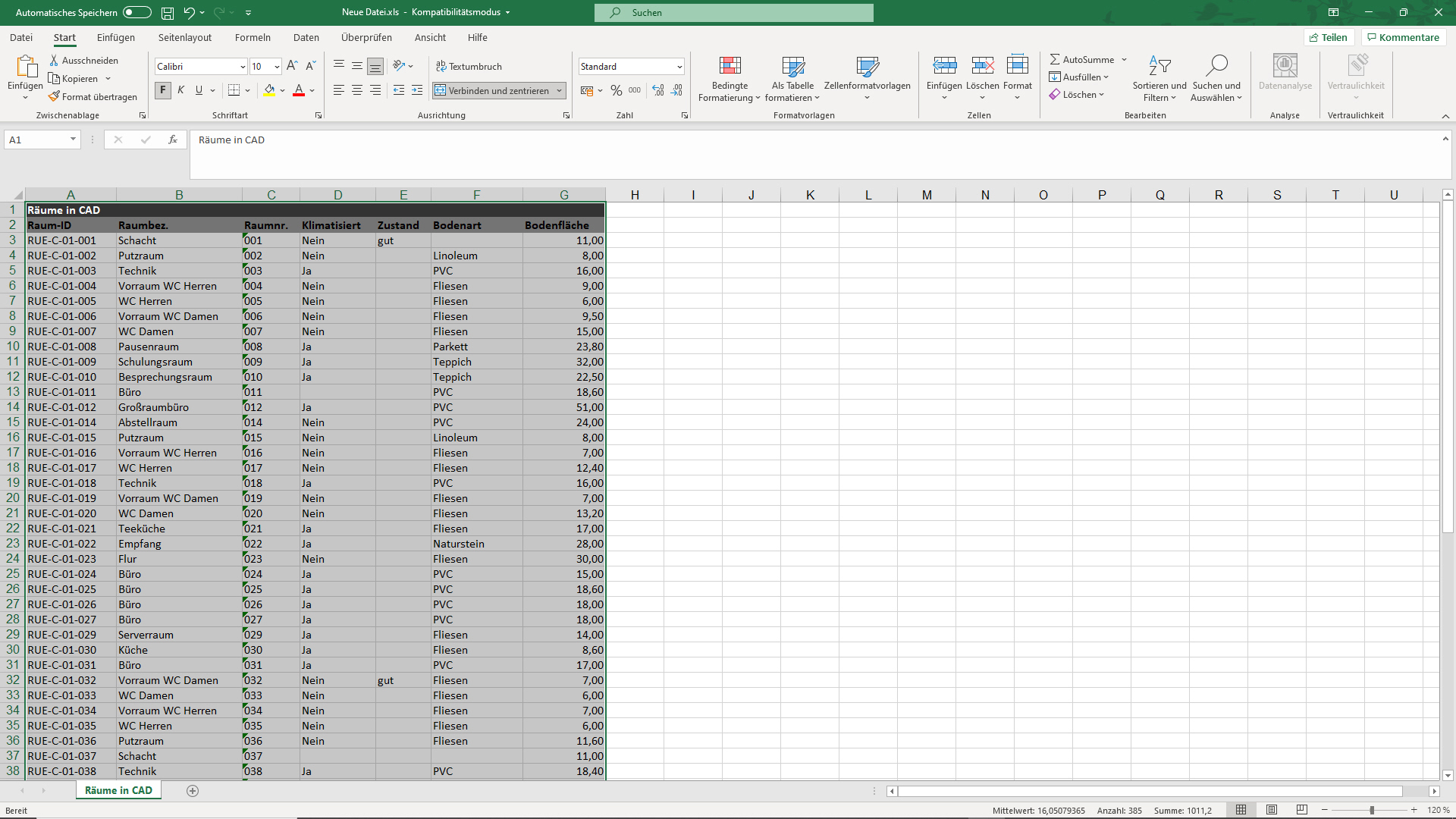

Ausgabe als Excel-Datei
Zusätzlich zur Auswertung der klimatisierten Räume lassen sich auf Wunsch weitere Daten, wie die DIN-Fläche oder der Zustand, einblenden. Neben der grafischen Anzeige kann das Ergebnis als Monitorliste, PDF-Datei, Microsoft Excel-Datei, Etikett und auf weitere Arten ausgegeben werden.
Informationen in CAD-Plänen und Datenbanken finden, auswerten und nutzen für beliebige Anwendungsbereiche:
Das CAD-Paket ermöglicht es, die Nutzung von Räumen bzw. Flächen transparent darzustellen. Kosten können mit Bezug auf Verbraucher, Räume, Inventar und weiteres ausgewertet werden. Statistiken und grafische Auswertungen lassen Sie Zusammenhänge erkennen und somit stets den Überblick bewahren.
Ein weiteres Beispiel ist die Bettenverteilung eines Krankenhauses. Mit wave Facilities lassen sich schnell Betten visuell darstellen, die im Augenblick zur Verfügung stehen. Unterschiedliches Einweisungsverhalten von Patienten werden abgebildet und die damit eng verbundene Versorgung der Patienten, die Bestellung von Medikamenten und Reinigung von Betten und Zimmern wird geplant, beauftragt und kontrolliert.
Die DIN 277 unterteilt Flächen nach ihren Funktionen in sieben Nutzflächenarten:
Das Paket CAD-INTERFACE ist eine in wave Facilities integrierte und leistungsfähige AutoCAD® Applikation mit umfangreichen FM-Funktionalitäten. Die bidirektionale Schnittstelle für wave Facilities und AutoCAD® ermöglicht einen automatischen Datenabgleich zwischen den beiden Systemen. Das ideale Werkzeug, um geschoss- und gebäudeübergreifende Projektplanungen vorzunehmen. Daten aus dem Facility Management können — mit dem gewohnten Look & Feel von AutoCAD® — grafisch geplant und bearbeitet werden. CAD-INTERFACE erlaubt ein effizientes Arbeiten in mehreren Zeichnungen ohne Beeinträchtigung des laufenden Betriebs. Die Schnittstelle kann in Kombination mit anderen Paketen für viele Anwendungsgebiete, wie beispielsweise die Planung von Umzügen, eingesetzt werden.
